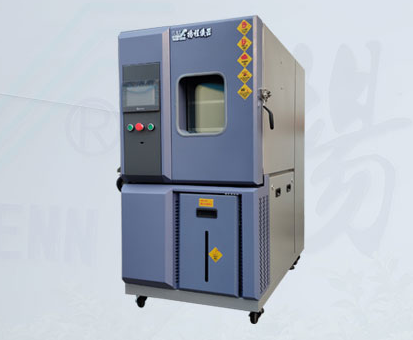

下面东莞市捷程仪器设备有限公司就给大家介绍恒温恒湿机制冷系统驱动电路，相关内容是什么？

常见的恒温恒湿机制冷系统驱动电路有四种形式，它们的原理基本相同。下面分别介绍这四种驱动电路的特点。



1. 最简单的驱动电路。电路中R为限流电阻，VT为反相驱动三极管，K为继电器线圈。当单片机输出高电平时，三极管VT导通，继电器线圈两端有12V电压，其触点吸合控制相应电器组件工作。当单片机输出低电平时，三极管VT截止，继电器线圈断电，其触点开路．使相应电器组件停止工作。

驱动电路



2.反相器驱动集成电路。电路原理与简单驱动电路相同，即单片机输出高电平经2003反相驱动器输出低电平，使继电器线圈通电触点吸合，以控制相应电器组件动作。当单片机输出低电平时其原理与上述过程正好相反。

反相器驱动集成电路



3.恒温恒湿机制冷系统光电耦合器驱动电路。当单片机输出高电平时，经R1限流2003反相驱动器输出低电平，由于光电阻耦合器输入端加有5V电压，所以光电耦合器输出高电平，使三极管VT2导通，即继电器线圈两端加有12V电压。

光电耦合器驱动电路



4.恒温恒湿机制冷系统光电耦合器双向晶闸管驱动电路。光耦合输出端通过RA限流220V，RB门极电阻用于提高抗干扰能力，RC和CP主要用于保护双向可控硅不被击穿，MF为风扇电动机，C为风机运转电容。 当单片机输出控制信号时，光电耦合器4脚输出触发信号使双向晶闸管导通。由于晶闸管串联在风机电路中，所以通过改变双向晶闸管制热触发脚就可改变交流输出电压，从而达到改变风机转速的目的。双向晶闸管在交流过零时，单片机才输出控制信号使晶闸管导通，单片机输出触发信号由风机测速电路提供。



光电耦合器双向晶闸管驱动电路



5.恒温恒湿机制冷系统蜂鸣器驱动原理。蜂鸣器驱动电路和一般驱动电路完全相同，只是单片机输出的是脉冲信号，所以蜂鸣器才能发声，蜂鸣器有两脚和三脚之分，因此驱动电路也有所区别。

恒温恒湿试验机制冷系统直接驱动式蜂鸣器电路，即单片机输出4MHz脉冲信号使蜂鸣器发生断续蜂鸣声。也有的通过三极管驱动制热蜂鸣器电路。



直接驱动式蜂鸣器电路



恒温恒湿试验机制冷系统三极管驱动蜂鸣器电路，R1为限流电阻，VT1为驱动三极管，C为滤波电路，HA为三脚蜂鸣器，R4、R3为负载电阻，R2为发射极偏置电阻。



三极管驱动蜂鸣器电路



6.恒温恒湿试验机制冷系统步进电动机驱动原理。步进电动机驱动电路见反相器驱动集成电路。由于步进电动机有四个绕组，所以其导通状态需根据电动机正反转要求，分别由单片机输出控制信号。其驱动电路和普通驱动电路完全相同。



以上就是东莞市捷程仪器设备有限公司对于恒温恒湿机制冷系统驱动电路，相关内容的介绍！相信大家应该已经有所了解了，今天东莞市捷程仪器设备有限公司就给大家介绍这么多，如果大家有什么需要，欢迎随时来电咨询哦！
